QUANTUM Q7K-28-24-COMBI
kondenzační kotel s průtokovým ohřevem
Záruka na výměník tepla: 5 let
Kotle se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9001.
Kotle jsou svým výkonem určené k vytápění a ohřevu vody v rodinných domech a větších bytech. Lze je s výhodou kombinovat se solárnámi systémy.
Vlastnosti
Pojistný ventil není součástí dodávky, je možné ho objednat samostatně.
Kondenzační kotle QUANTUM Q7K COMBI jsou určené pro vytápění a současný průtokový ohřev teplé užitkové vody v rodinných domech a bytech. Jsou standardně vybaveny řídící jednotkou Siemens s protokolem OpenTherm umožňující komunikaci řídící jednotky kotle s prostorovým regulátorem, velký rozsah plynulé modulace výkonu včetně ekvitermní regulace. Mezi doporučené prostorové regulátory patří regulátory Siemens a Elektrobock. Použití nezávislého okruhu pro ohřev TV snižuje počet konstrukčních dílů kotle, odstraňuje potřebu řízeného třícestného přepímacího ventilu nutného ukotlů pracujících sexterním deskovým výměníkem a umožňuje jeho snadné čištění v oblastech s tvrdou vodou.
Krytí elektrické části: | IPX 4D |
Připojovací napětí: | 230 V / 50 Hz |
Kategorie spotřebiče typu: | C13, C33, C43, C53, C83 |
Odtah spalin
- Paralelní zapojení – odtah spalin a přívod vzduchu 2 x ø 80 mm, maximální povolená délka odtahu je 38 m. Není nutné použít žádný adaptér.
- Koaxiální zapojení – odtah spalin a přívod vzduchu ø 80/125 mm, maximální povolená délka odtahu je 18 m, nutné použít koaxiální adaptér (není součástí balení).
- Koaxiální zapojení – odtah spalin a přívod vzduchu ø 60/100 mm, maximální povolená délka odtahu je 11 m, nutné použít koaxiální adaptér (není součástí balení).
Na každé koleno 90° je třeba odečíst 4 m,na koleno 45° 2 m z celkové povolené délky.
Typy kotlů
| Jednotka | Q7K-28-24-COMBI | Q7K-36-30-COMBI | |
| Jmenovitý příkon | kW | 7,9 - 31,7 | 8,0 - 36,3 |
| Rozsah nastavení tepelného výkonu 80/60 ° C | kW | 6,9 - 22,6 | 7,0 - 26,2 |
| Rozsah nastavení tepelného výkonu 50/30 ° C | kW | 7,5 - 23,0 | 7,7 - 26,8 |
| Účinnost v režimu ohřevu TV | % | 93,9 | 95,8 |
| Množství TV minimální | l | 2,0 | 2,0 |
| Množství TV pro teplotu vody 60°C | l/m | 7,5 | 9,0 |
| Množství TV pro teplotu vody 40°C | l/m | 12,5 | 15,0 |
| Objem integrované expanzní nádoby | l | 6 | 6 |
| Elektrický příkon - stand by / provozní / maximální | W | 2,4 / 40 / 80 | 2,4 / 40 / 80 |
| ErP třída | A/A | A/A | |
| Derklarovaný zátěžový profil | XL | XL |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Rozměry kotlů
| Typ kotle | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Průměr koaxiálního odtahu spalin (mm) | Průměr děleného odtahu spalin (mm) | Hmotnost(kg) |
| Q7K-28-24-COMBI | 750 | 640 | 270 | 125/80 (100/60) | 80 | 36 |
| Q7K-36-30-COMBI | 810 | 700 | 270 | 125/80 (100/60) | 80 | 39 |

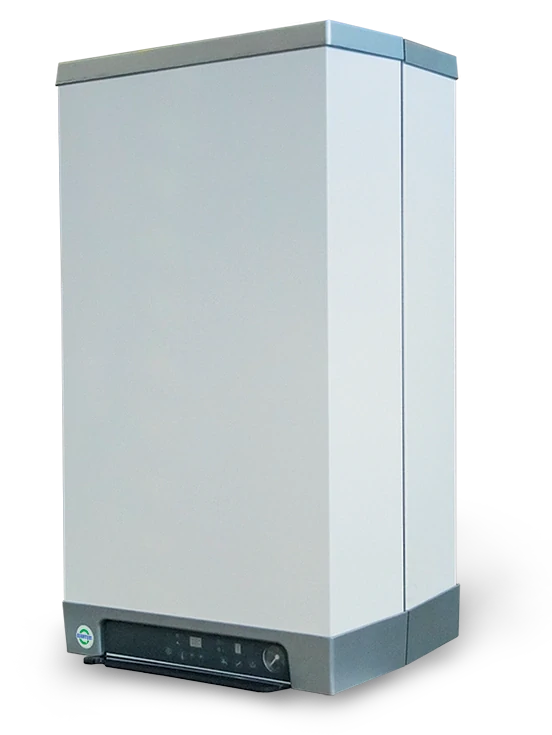

Obrázek je pouze ilustrativní.
