ATMOS DC 25 SP

ATMOS DC 25 SP - kotel na dřevo v kombinaci s hořákem na pelety, PRAVÝ, MODEL 2018

Jmenovitý výkon kotle 27 kW

Účinnost kotle je 89,9 - 91,2 %

Emisní třída 5 (Ekodesign)

Dotovaný kotel (SVT901)

Délka polen 530 mm

• Výhody kotlů ATMOS

  • možná kombinace jednotlivých druhů paliv – střídání paliva bez úprav na kotli dřevo + pelety
  • vysoká účinnost při jednotlivých palivech – prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
  • levnější řešení – sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
  • malý zastavěný prostor – oproti více kotlům
  • jeden komín a kouřovod
  • ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
  • dotovaný kotel
  • možnost volby dvířek levá/pravá
  • kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva

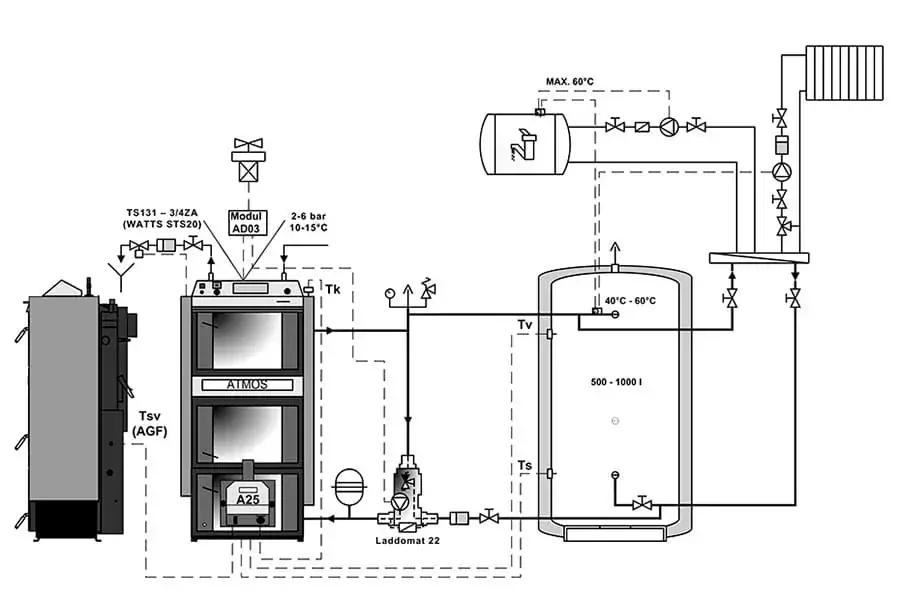

  Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulační elektřinou nebo připojení solárních panelů.



  Regulace kotlů

  Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

  • Regulátor tahu HONEYWELL
  • Kotlový (regulační) termostat
  • Spalinový termostat
  • Termostat na čerpadlo
  • Hlavní vypínač a přepínací vypínač provozu kotle

  Kotle a hořáky DCxxSP/SPX jsou v provedení (model od 2018) vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.
  Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalaci „plug and play“.

• Rozměry kotlů
  	DC18SP	DC25SP	DC30SPX	DC32SP
  A	1665	1665	1665	1742
  B	757	957	957	957
  C	643	643	643	678
  D	1375	1375	1375	1448
  E	150/152	150/152	150/152	150/152
  F	65	65	65	70
  G	207	207	207	184
  H	1436	1436	1436	1507
  CH	212	212	212	212
  I	212	212	212	212
  J	6/4″	6/4″	6/4″	6/4″

• Technické údaje		Typ kotle
  		DC18SP	DC25SP	DC30SPX	DC32SP
  Jmenovitý výkon	kW	20	27	30	35
  Výkon kotle na pelety	kW	4,5 – 15	6 – 20	6 – 20	6 – 20
  Výhřevná plocha	m2	2,5	3,3	3,3	3,8
  Objem palivové šachty	dm3 (l)	66	100	100	140
  Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260
  Předepsaný tah komína	Pa/mbar	20/0,20	23/0,23	23/0,23	24/0,24
  Maximální pracovní přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5
  Hmotnost kotle	kg	435	531	537	596
  Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152
  Krytí el. části	IP	20	20	20	20
  Elektrický příkon – při spuštění – na pelety (max.) – při provozu – na pelety (max.) – při provozu – na dřevo (max.)	W	522 (572) / 1042 (1092) 42 (92) 50
  Účinnost kotle – na pelety – na dřevo	%	92,5 90,1	91,2 89,9	91,2 89,9	91,2 88,9
  Třída kotle		5	5	5	5
  Třída energetické účinnosti		A+	A+	A+	A+
  Teplota spalin při jmenovitém výkonu na pelety	°C	109	139	139	139
  Teplota spalin při jmenovitém výkonu na dřevo	°C	157	177	177	185
  Hmotnostní průtok spalin při jmenovitém výkonu – na pelety – na dřevo	kg/s	0,008 0,010	0,010 0,015	0,010 0,017	0,010 0,018
  Předepsané palivo pro ruční přikládání		Suché dřevo o výhřevnosti 15 – 17 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm
  Palivo pro automatické přikládání – pelety		Kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 15 – 18 MJ.kg-1
  Průměrná spotřeba paliva na dřevo při jmenovitém výkonu	kg.h-1	5,6	7,2	7,6	9,2
  Na topnou sezónu		1 kW = 1 prostorový metr
  Maximální délka dřeva	mm	330	530	530	530
  Doba hoření při jmenovitém výkonu – na dřevo	hod.	2	3	2	2
  Objem vody v kotli	l	78	109	109	160
  Hydraulická ztráta kotle	mbar	0,22	0,23	0,23	0,23
  Minimální objem vyrovnávací nádrže	l	500	500	500	500
  Připojovací napětí	V/Hz	230/50
  EKODESIGN
  Dotované kotle v ČR
  Předepsaná minimální teplota vratné vody v provozu je 65 °C.
  Předepsaná provozní teplota kotle je 80 – 90 °C.

Hořák

Používaný hořák na pelety pro kotle DC18SP, DC25SP, DC30SPX, DC32SP

HOŘÁK NA PELETY ATMOS A25 (pro modely DCxxSP/SPX) – Kód: H0048

Hořáky v provedení pro modely DCxxSP/SPX) jsou vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do hořáku, pomocí servopohonu, při topení dřevem nebo peletami.

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronická regulace AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulaci.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TS – čidlo spodní na nádrži
TV – čidlo vrchní na nádrži
TK – čidlo kotle nebo prostřední čidlo na nádrži
TSV – čidlo spalin nebo solárního panelu

• řízení hořáku podle dvou teplot na vyrovnávací nádrži
• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu
• ovládání solárního systému přímo z hořáku
• automatický startu hořáku po dohoření dřeva u kotlů DCxxSP/SPX

Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6 – 8 mm, o délce 10 – 25 mm a výhřevnosti 16 – 19 MJ.kg^-1. Hořák není určen pro pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně

Pro hořák ATMOS A25 jsou určeny tyto dopravníky:

• Šnekový dopravník pro hořák ATMOS A25 – DA1500 o délce 1,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2000 o délce 2 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2500 o délce 2,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA3000 o délce 3 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA4000 o délce 4 m a průměru 75 mm

Bližší info viz. odkaz: https://www.atmos.eu/produkt/kombi-kotle-na-drevo-a-pelety/dc25sp/
